| 聯(lián)系我們 | |
| 鞏義市盛威冶金爐料有限公司 | |
| 地 址： 河南省鞏義市涉村鎮(zhèn)西涉村 | |
| 電話：0371-64578859 | |
| 傳真：0371-64578859 | |
| 手機：15238686199 13938297067 | |
| 聯(lián)系人：李經(jīng)理 | |
| 郵編：451200 | |
高純度鉻剛玉質(zhì)耐火澆注料的全方面解析
發(fā)布時間：2014/5/8 9:20:04 瀏覽次數(shù)：1284
小編來全方面解析一下高純度絡(luò)剛玉質(zhì)耐火澆注料，包括特性、使用范圍、組成等。高純度鉻剛玉質(zhì)耐火澆注料是在高純度剛玉質(zhì)耐火澆注料的基礎(chǔ)上，摻加適量的工業(yè)氧化鉻，采用低水泥技術(shù)制成的。其主要產(chǎn)品為透氣磚和水口等，在煉鋼工業(yè)中*廣泛應(yīng)用，使用效果較好，社會效益顯著。
（一）組成材料和性能
下表為鉻剛玉質(zhì)耐火澆注料的性能。表中編號1用板狀剛玉作耐火骨料，電熔白剛玉作粉料。編號2用致密剛玉作耐火骨料和粉料。其余的用電熔白剛玉作耐火骨料和粉料。耐火骨料臨界粒徑為10mm或8mm，總用量為70%；同時還采用a-Al2O3超微粉、工業(yè)氧化鉻和很 少量的mf- SiO2作耐火粉料。編號5用CA-80水泥作結(jié)合劑，其余的結(jié)合劑為CA-70水泥。同時摻加減水劑和緩凝劑等。從表中看出，Al2O3和Cr2O3合量大于94%料的純度很高。體積密度大于3.10 g·cm-3，料較致密。110℃烘干和1500℃燒后耐壓強度分別大于68Mpa和102Mpa，1500℃燒后線變化除編號1外均呈負值，即略有收縮?？傊呒兌茹t剛玉質(zhì)耐火澆注料的性能是優(yōu)良的。

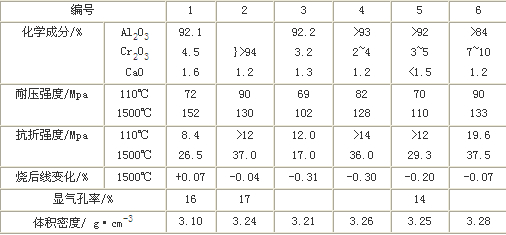

鉻剛玉質(zhì)耐火澆注料的理化指標
關(guān)于更多澆注料詳細情況，請關(guān)注盛威網(wǎng)站：www.glynabbey.com
上一條：
談?wù)劜徽充X澆注料的特性與使用范圍
下一條：
耐酸澆注料特性*使用環(huán)境
豫公網(wǎng)安備 41910102000058號
