97在线免费观看视频_av免费网站在线观看_成年网站视频_《视频一区视频二区_日本高清不卡在线_国产精品久久久久aaaa_日韩黄色片在线观看_日韩精品亚洲视频_91在线直播亚洲_成人网址大全

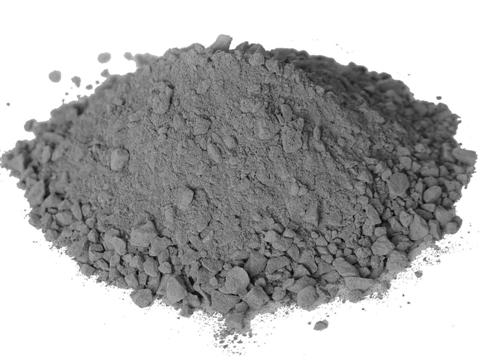

       電熔鋁酸鹽水泥耐火澆注料是用電熔鋁酸鹽水泥作結(jié)合劑，α-Al2O3和剛玉作粉料， 剛玉、莫來石和鎂鋁尖晶石作耐火骨料， 摻外加劑，按比例配合并加水?dāng)嚢?、成型及養(yǎng)護(hù)后而成的。它具有快硬早強(qiáng)、高純度、高耐火度、高荷重軟化溫度和高強(qiáng)度等特點(diǎn)，*使用溫度為1800℃，一般用于熱工設(shè)備的特殊部位。

       電熔鋁酸鹽水泥是用工業(yè)氧化鋁和碳酸鈣或優(yōu)良石灰石經(jīng)電弧爐熔融而成的。*時，按堿度系數(shù)為1左右控制配料，物料混合細(xì)磨后，裝進(jìn)爐中電熔，經(jīng)充分反應(yīng)后的熟料熔體溫度接近礦物熔點(diǎn)時，即可出料并用合適的冷卻方式冷卻，使CA晶體發(fā)育完全并皇細(xì)粒狀析出，同時含有較高的CA相和玻璃相。C12A7呈*細(xì)小粒狀析出，含量適宜。獲得的水泥熟料熔塊，經(jīng)破碎后摻加適量的α-Al2O3進(jìn)行混磨，即成水泥。眾所周知，CA和C12A7具有早強(qiáng)的特點(diǎn)，但熔點(diǎn)較低，分別為1600℃和1415℃。為了提高水泥的耐火度和高溫性能，故摻加適量的α-Al2O3，使水泥中Al2O3含量大于77%，耐火度達(dá)到1750℃以上。
