| 聯(lián)系我們 | |
| 鞏義市盛威冶金爐料有限公司 | |
| 地 址： 河南省鞏義市涉村鎮(zhèn)西涉村 | |
| 電話：0371-64578859 | |
| 傳真：0371-64578859 | |
| 手機：15238686199 13938297067 | |
| 聯(lián)系人：李經(jīng)理 | |
| 郵編：451200 | |
分析高鋁磚的性能與燒結(jié)溫度的關(guān)系
發(fā)布時間：2018/1/13 9:34:06 瀏覽次數(shù)：1067

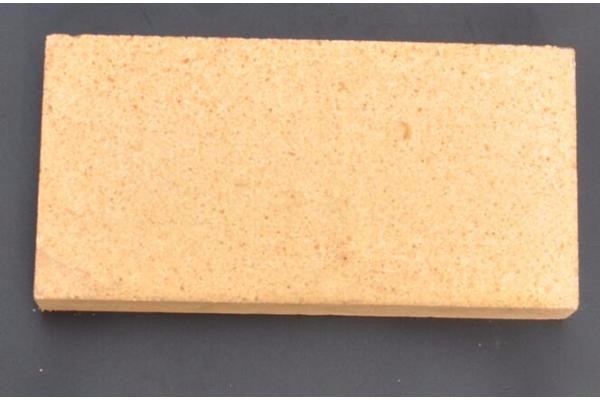

高鋁磚的顆粒配比，一般采用3mm或5mm的臨界顆粒，粗顆粒50-60%，中顆粒10-15%，細粉35-40%。臨界顆粒大些，對提高抗熱震性、顆粒緊密堆積有利，但易出現(xiàn)顆粒偏析，表面結(jié)構(gòu)粗糙，邊角、棱松散?？篃嵴鹦?mdash;—抵抗溫度急劇變化和受熱不均的能力。 高鋁磚的燒結(jié)溫度有哪些： 200℃以下，坯體內(nèi)殘余水分的排除； 200-1250℃，結(jié)合粘土中的高嶺石脫水分解，形成莫來石和游離SiO2； 1250℃以上，熟料中的α-Al2O3與游離SiO2結(jié)合生成二次莫來石，并伴隨體積膨脹。
優(yōu)勢：
1、耐火度。高鋁磚制品是硅酸鋁質(zhì)耐火材料制品中的*品種，它的耐火度隨Al2O3，含量的增加而提高，一般不低于1750—1790℃。如Al2O3含量大于95％的剛玉磚，耐火度可高達1900-2000℃。
2、荷重軟化溫度。高鋁磚制品的荷重軟化溫度隨二氧化硅和堿金屬氧化物含量的增加而降低，但比粘土磚制品高，約為1420—1530℃。Al2O3。含量大于95％的剛玉磚，其荷重軟化溫度可達1600℃以上。
3、抗渣性。由于高鋁磚制品中三氧化二鋁呈中性而且含量高，所以此類材料制品對于酸堿性爐渣的侵蝕均有較強的抵抗能。
4、熱震穩(wěn)定性。高鋁磚制品中，有剛玉與莫來石兩種晶體共存，因為剛玉的熱膨脹系數(shù)比莫來石熱膨脹系數(shù)大，在耐火磚溫度變化時，由于膨脹差異導(dǎo)致應(yīng)力集中。所以，高鋁磚制品比粘土磚制品的熱震穩(wěn)定性差，一般水冷次數(shù)只有3—5次。
上一條：
小編分享什么是特級高鋁磚
下一條：
分析什么是抗剝落高鋁磚及它的原料和原理
豫公網(wǎng)安備 41910102000058號
